ModbusTCP Slave支持通讯数量测试

<< 点击显示目录 >>

主页  ModbusTCP库使用说明 > 功能说明与测试 >

ModbusTCP Slave支持通讯数量测试

目录

1. 测试ModbusTCP Slave对多Master同时访问数量限制(仿真)

2. 测试ModbusTCP Slave对多Master同时访问数量限制(实际PLC)



1. 测试ModbusTCP Slave对多Master同时访问数量限制(仿真)

测试时间:2021.12.02

测试版本:2.07.7

测试方法:

clip0003

测试结果:

 根据设置的参数,可手动开放允许的Master数量支持多Master同时访问。

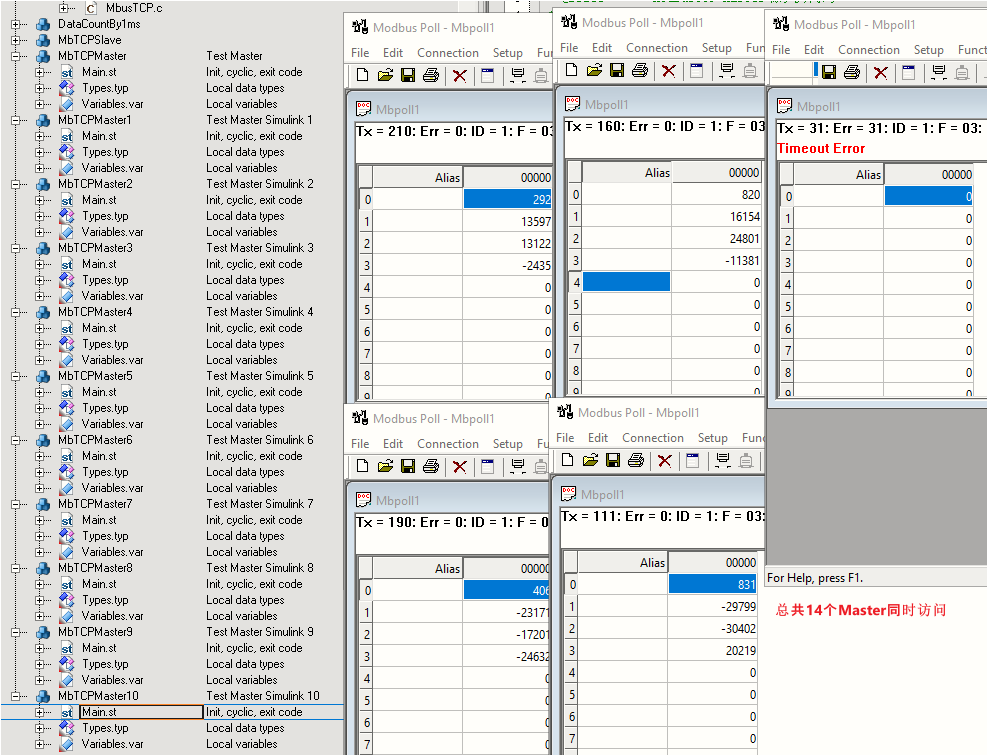

clip0004



2. 测试ModbusTCP Slave对多Master同时访问数量限制(实际PLC)

测试时间:2021.12.02

测试版本:2.07.7

测试方法:

clip0003

 实际使用X20CP3586,AR为B4.26,通过1个PLC 作为Master,14个PC Modbus Poll访问,能够正常连接。(需注意,Modbus Scan软件最多只能支持开九个对同一个Slave进行访问)

测试结果:

 均可正常访问

 X20CP3586负载没有任何波动,20ms周期下的循环任务,12%

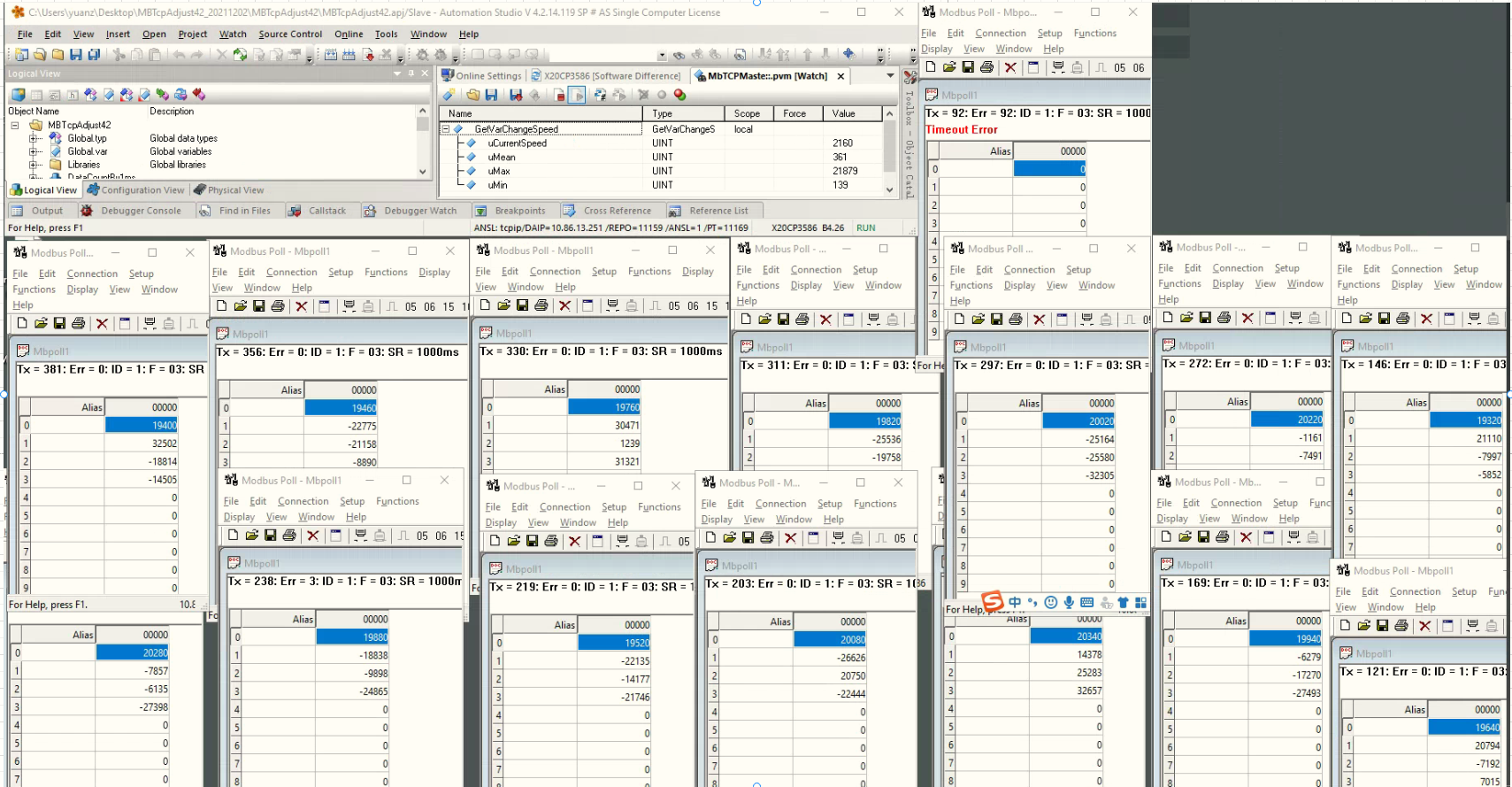

clip0006
