冗余应用 | ModbusTCP Master注意事项

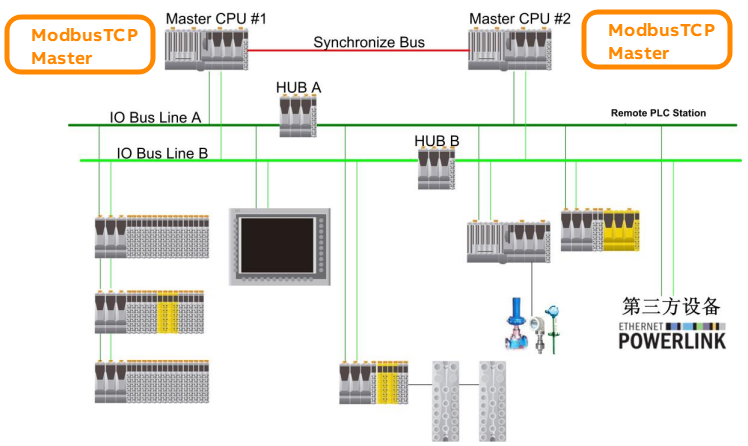

若使用贝加莱PLC硬冗余方案,可使用ModbusTCP库作为Master



clip0036

如果不使用冗余功能,PLC直接通信多台Slave是正常的,但开启使用硬冗余功能,则会出现几台Slave连不上的情况。



使用此通信功能,需要调整的内容如下



首先创建一个BOOL类型变量,非同步变量(取消Repicated打勾),判断当前 PLC 是否是 Active状态。

clip0039

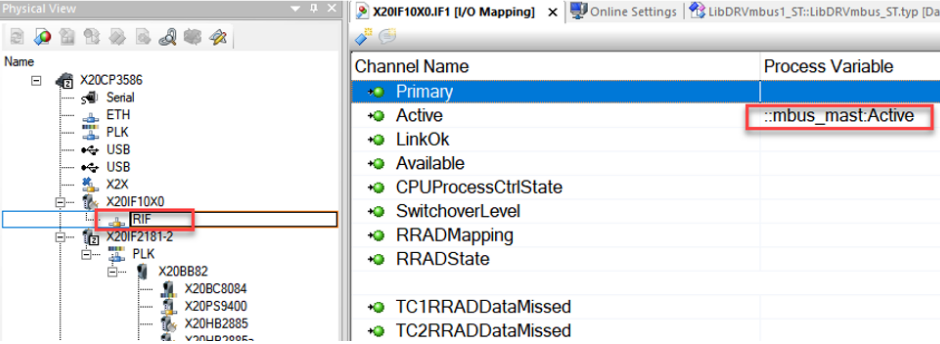

将这个变量连接到X20IF10X0模块的Active通道

clip0040

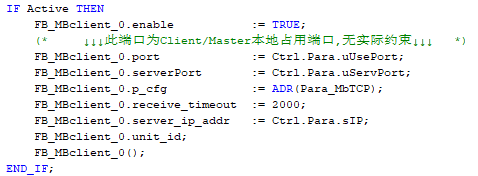

在ModbusTCP Client任务中,将Active变量作为MBClient功能库函数是否执行的判断条件。



clip0041



将MBClient相关任务变量的Replicable选项取消打勾。

clip0038
